In der Fernsteuerung werden dazu lediglich, sogenannte 3-Stufen-Schalter (oder Taster) benötigt. Dies sind Schalter (Taster), die über eine Mittelstellung (Aus) und zwei Schaltstellungen verfügen. Solche Schalter erhalten Sie im Elektronikhandel oder beim Hersteller Ihrer Fernsteuerung.



Es ist auch möglich, statt Schalter, einen Kreuzknüppel zu verwenden.



Das schalten der einzelnen Ausgänge erfolgt durch eine bestimmte Betätigungszeit des Schalters (Tasters).



Jeder der 8 Schaltausgänge verfügt über eine Memoryfunktion.



Als Beispiel:



Beim kurzen betätigen des Schalters (ca. <= 1 Sek.) in eine Richtung wird der Ausgang 1 eingeschaltet. Längeres betätigen des Schalters (> 1 Sek.), in die gleiche Richtung, führt zum einschalten des Ausgangs 2.



Wird danach der gleiche Schalter für ca. <= 1 Sek. betätigt, wird der Ausgang 1 wieder ausgeschaltet. Be-tätigen > 1 Sek. führt zum ausschalten von Ausgang 2.







So ist es möglich mit nur einem Schalter (Taster) insgesamt 4 Funktionen ein– und auszuschalten. Mit zwei Schaltern dann 8 Funktionen.



Die Schaltung verfügt über eine Senderausfallerkennung. Bei kurzem Ausfall (bis ca. 2 Sek.) oder Störung des Senders bleiben die, bis dahin eingeschalteten  Ausgänge des MS.8, eingeschaltet.



Jeder Ausgang ist mit ca. 500mA belastbar.





Einfacher Anschluß

an unsere Anlagen

MVT-07 und UNI.01



Werden höhere Leistungen benötigt, z.B. für unseren Dieselsound DSM.96A, kann die Relaisplatine SR.02 (1,5A) angeschlossen werden.



Für noch größere Leistungen stehen unsere Relaisplatinen SR.01 (5A) oder SR.03 (8A) zur Verfügung.



Der MS.8 kann mit 7,2 - 12V Anlagen verwendet werden.



Abmessungen:

ca. 43,5 x 32,5 mm

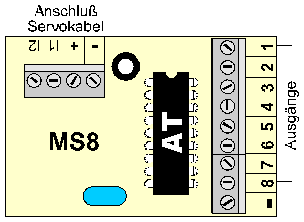

Der MS.8 stellt Ihnen über 2 Kanäle der Fernsteuerung

8 Schaltfunktionen zur Verfügung

Relaisplatine SR.02
